成功案例
【項目背景】
百源豐礦業安全避險“六大系統”一期于2018年4月建設完成，由于前期投入少，建設范圍大，建設成果沒有完全滿足礦山實際需要，主要體現在如下幾個方面：
（1）沒有完善的調度室及機房；
（2）工業主干網未形成環網
（3）部分中段綜合基站布設較少，需要針對關鍵位置增加綜合基站
（4）六大系統設備未布設到分層，不能監控分層人員進出動態
（5）壓風供水部分地方沒有設置永久管路，部分沒有按要求設置三通
（6）軟件顯示只有二維顯示，沒有三維整體展示
本次針對一期建設不足，補充并新建二期內容。主要新增三區3660中段和五區3666中段、3630中段，對新增中段進行六大系統設計。新增設備和軟件要求能兼容一期所有設備。
【建設成效】

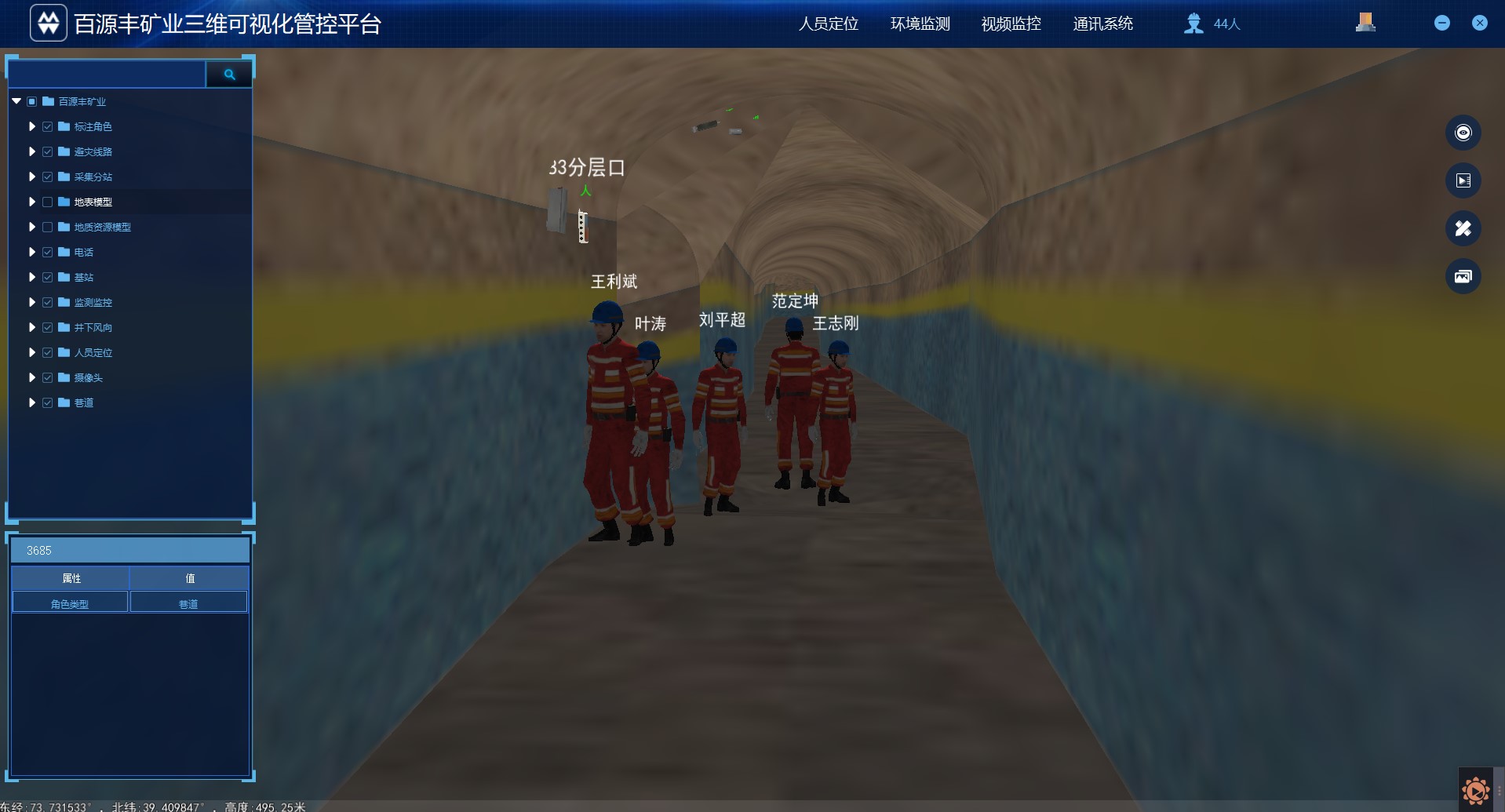

三維管控軟件平臺以礦山資源與開采環境三維可視化和虛擬環境為平臺，利用三維GIS、虛擬現實等技術手段，將礦山地上地下場景、井巷工程進行真實三維數字化建模，實現對礦山生產環境、生產狀況、安全監測、人員和設備狀態的實時高仿真顯示。在真三維環境中集成礦山開發與運行的相關信息，解決礦山信息化建設過程中基礎信息不足、信息孤島和可視化等方面的問題。

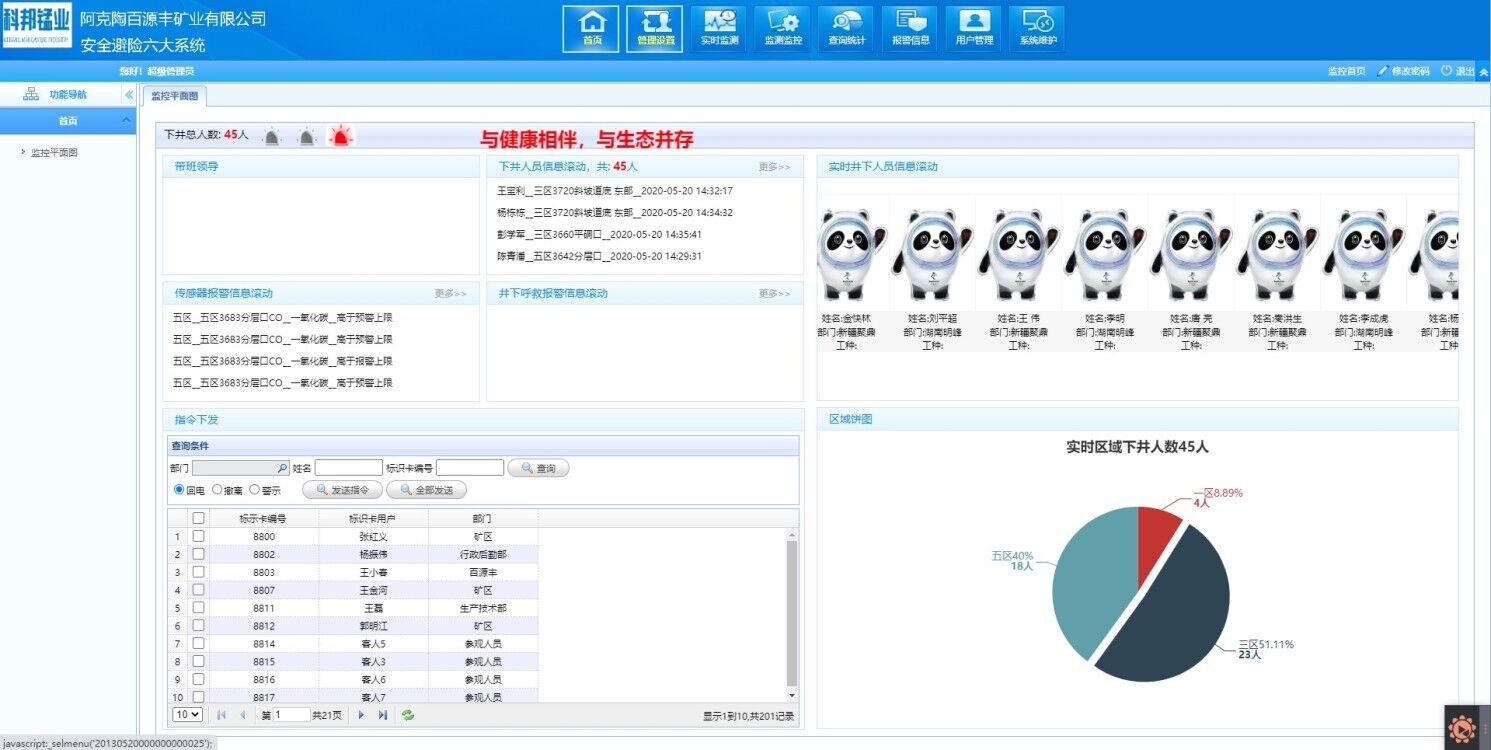

監控平面圖

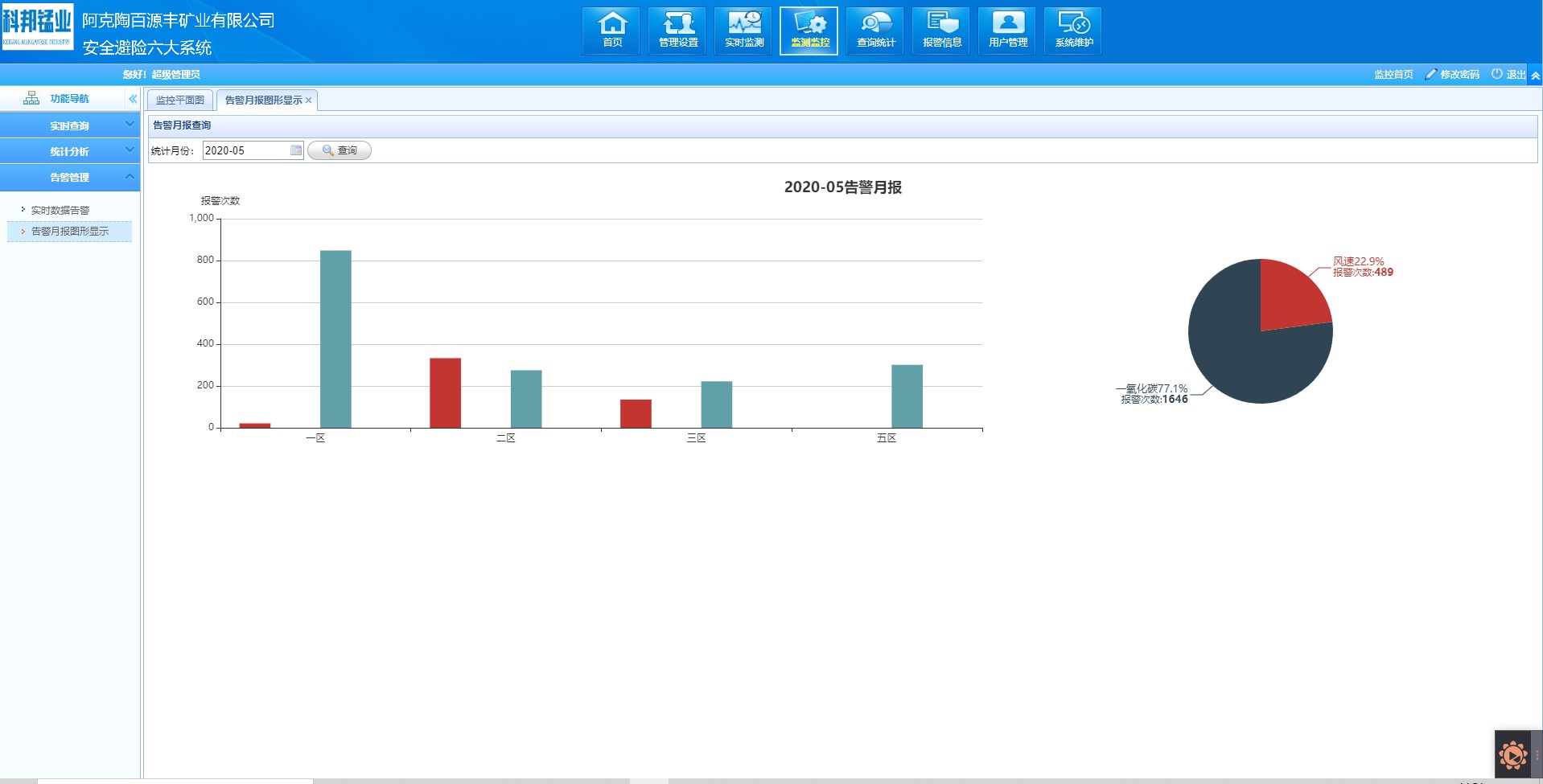

告警月報圖
地表模型圖
【主要創新點】
1、地表主要建筑物進行三維建模，井下巷道使用三維激光掃描儀對礦山脈外巷、斜坡道主要巷道掃描并進行數據處理，并建立真實的三維巷道模型。
2、利用三維數字采礦軟件創建開拓、采準工程，包括平硐、斜坡道、運輸巷道、回風巷道、溜井、穿脈巷道，出礦巷道、出礦進路、回風井、裝礦巷道，放礦溜井等。后期根據巷道掘進，中段延伸，可利用三維數字采礦軟件更新軟件模型。
